一、产品简介

高强抗油耐磨剂可提高混凝土强度50%-70%；浸油后混凝土强度仍可增长(普通混凝土浸油30天后，强度下降10%以上)；耐磨性可提高1倍以上。

二、产品特点

1、高强耐磨抗油(减水)渗：可提高混凝土强度50%-70%；浸油后混凝土强度仍可增长(普通混凝土浸油30天后，强度下降10%以上)；耐磨性可提高1倍以上。

2、与有机防油(减水)涂料相比：不被老化，无需维护。

3、施工简便：只需按掺合比加入普通混凝土内，不需另加防油工序。

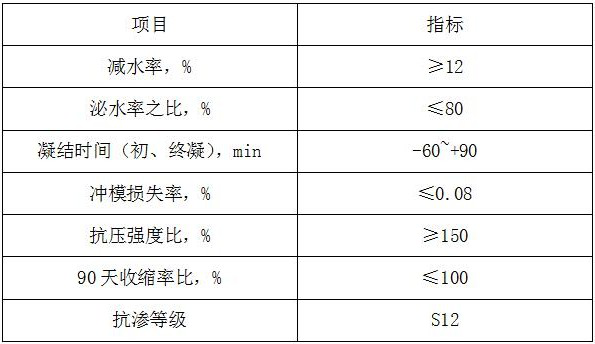

三、性能指标

四、适用范围

1、具有高强、耐磨要求的高层建筑地下停车场、仓库、试车场及高速公路、桥梁路面等。

2、油库、储油池和有抗油抗渗要求的混凝土。

3、各类机加工车间的耐油、耐磨地面。

五、施工工艺

1、将原有的混凝土表面进行清扫、清理表面的浮土、碎石等杂物。

2、在清理杂物后的混凝土表面喷洒少量的水进行润湿，但不得有多余的积水，如有多余的积水应用棉纱或海绵等吸干。

3、在混凝土表面，涂刷界面处理剂，涂刷时应注意均匀，不得有漏刷现象。

4、按水泥用量的15%将高强抗油耐磨剂与水泥投入搅拌机中搅拌均匀后，再掺入粗细骨料，要适当延长搅拌时间1～2min。配制的混凝土所用的原料应符合JGJ52-92和JGJ53-92标准。搅拌好的混凝土浇筑于涂刷混凝土界面处理剂的混凝土上，并使其达到设计标高。

5、施工时以6m长度为限，设一条伸缩缝，伸缩缝的宽度为25px。伸缩缝的设定可采用涂有机油或脱模剂的木条即可。施工后3天木条即可拆除。

6、掺高强抗油耐磨剂混凝土施工时可采用道路混凝土的方法，即采用滚压、平板振捣进行粗抹面。

7、在掺高强抗油耐磨剂混凝土浇筑3天后，用砂轮磨光机加水磨光，除去表面的浮浆即可。

六、包装储存

1、50kg/袋，保质期为6个月。

2、须贮存于干燥通风的室内，包装袋密闭，注意防潮、防冻。
